看得见的气体测漏与局放，化工厂排除安全隐患

化工行业门类繁多、工艺复杂、产品多样，在加工、贮存、使用和废弃物处理等各个环节都有可能使用气体与产生气体。随着化工行业的发展，易燃、易爆、有毒气体的种类与范围不断扩大，一旦这些气体在生产、运输和使用过程中发生泄漏，将导致中毒、火灾甚至爆炸事故，对现场人员与周围环境造成巨大危害。

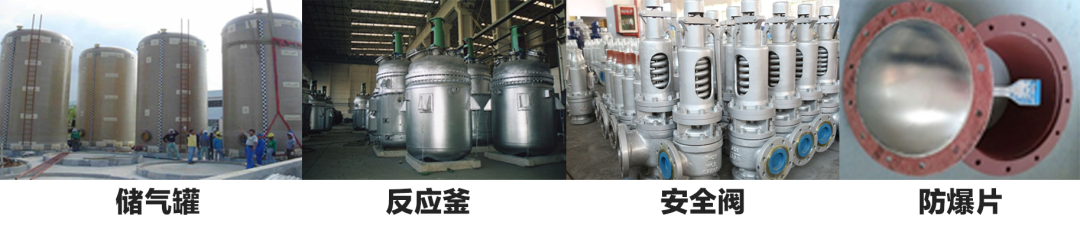

化工生产装置在检维修后、进料前，一般要对储气罐、反应釜、安全阀、防爆片等装置做气密性试验，其目的是清除一些重大隐患及质量问题，确保一次化工投料成功，投产后也不致因为系统气密性差、法兰连接处发生泄漏而造成停产或其他意外事故。传统气密性试验需要进行多步测量：

01对装置打气或抽真空；

02需持压保持10几个小时；

03压力表数值变化来判断是否有泄漏；

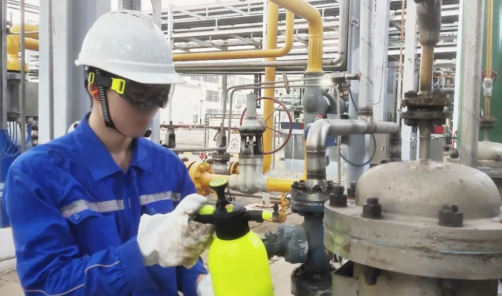

04使用涂刷肥皂水方法检测漏气点；

整体看来，传统气密性试验方案存在测试效率低、存在污染产品风险、人工主观判断不精准等问题。

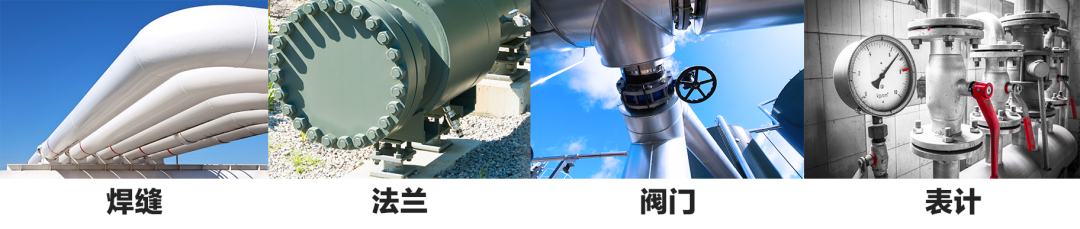

生产装置投产后，也要对设备、管线上的焊缝、法兰、阀门、表计等关键点进行巡检测量。通常采用在线或离线的FID及PID设备检测报警，但只能定位大致泄漏区域，定位泄漏关键部位仍采用肥皂水等方法进行大量重复性排查，面对区域内众多繁杂、狭窄架空、人员难以靠近的管线设施，肥皂水法费时费力难定位，长时间未能确定泄漏位置会造成较大人员健康与生产经济损失。

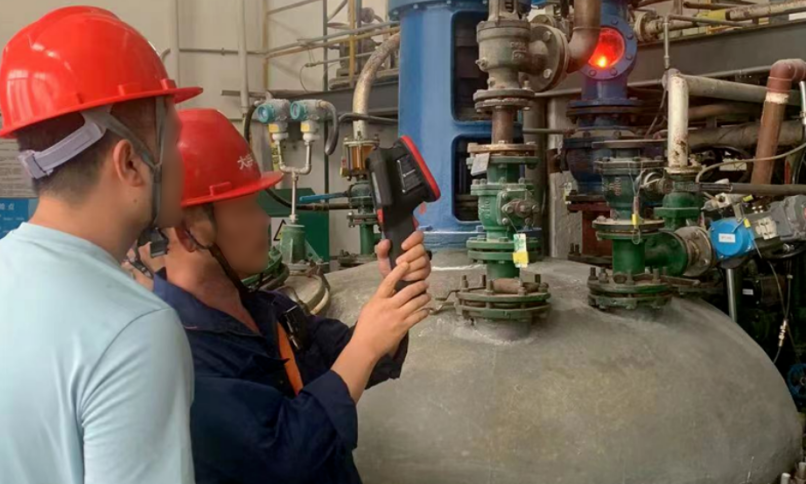

使用防爆款声波成像仪，可视化、远距离快速定位气体泄漏点。在生产前的气密性检测中，替代肥皂水单点逐一测量，实现面阵式快速检漏，使用时可调整频宽范围，打开框规则，有效隔绝工厂环境噪音影响；在生产过程中，声波成像仪可作为FID和PID设备补充，在接到设备报警后，辅助现场人员快速扫描区域内的管线与装置，降低狭窄架空等场景的测量难度，大大提高泄漏点定位效率。

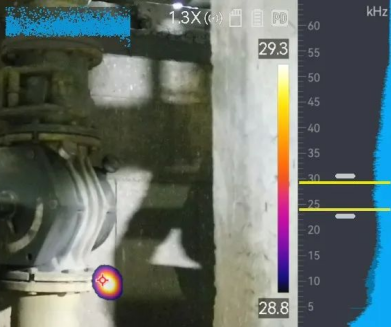

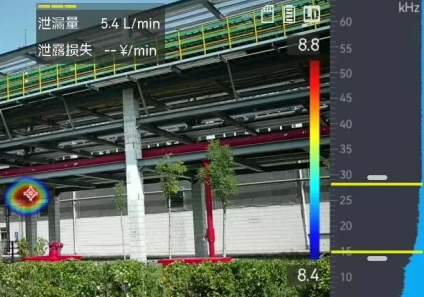

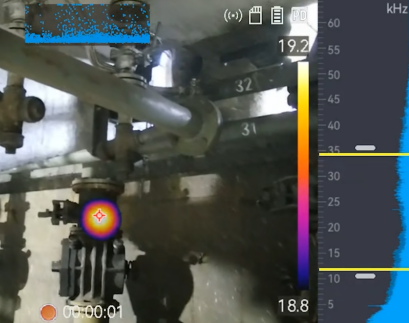

河北某煤化工企业焦炉煤气泄漏检测

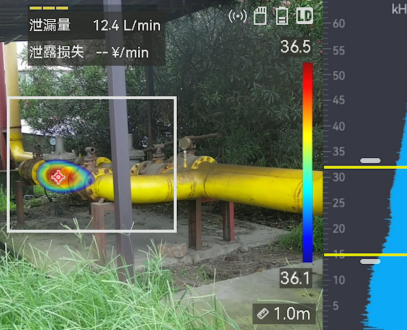

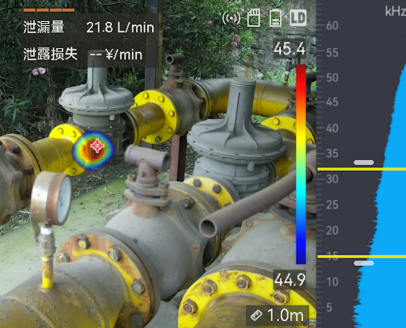

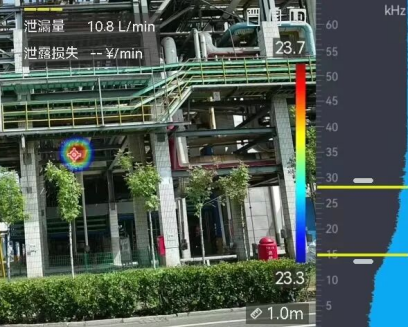

浙江某燃气企业法兰泄漏检测

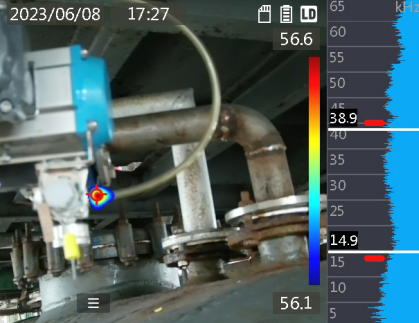

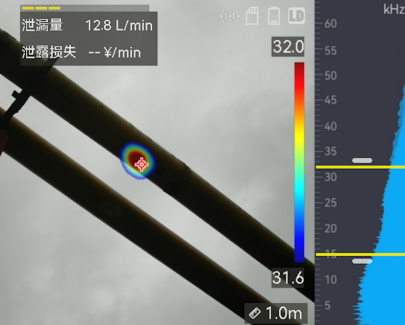

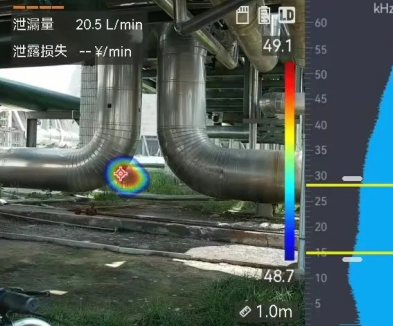

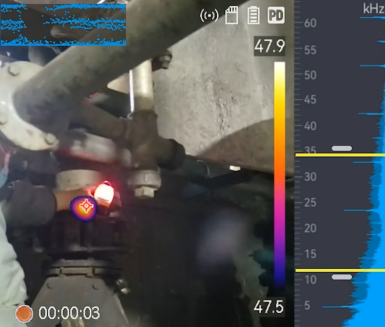

山东某化工厂管道泄漏检测

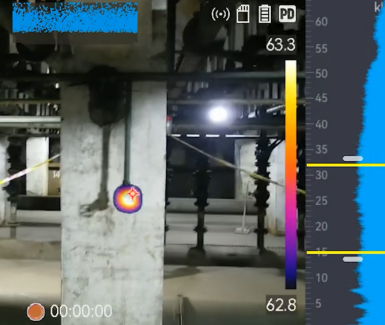

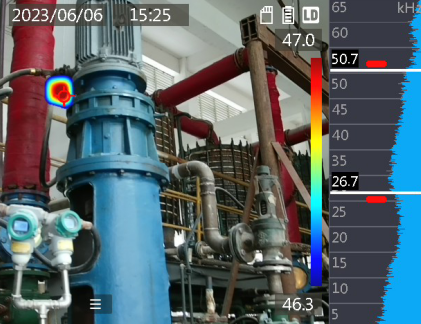

江西某制药企业管道泄漏检测

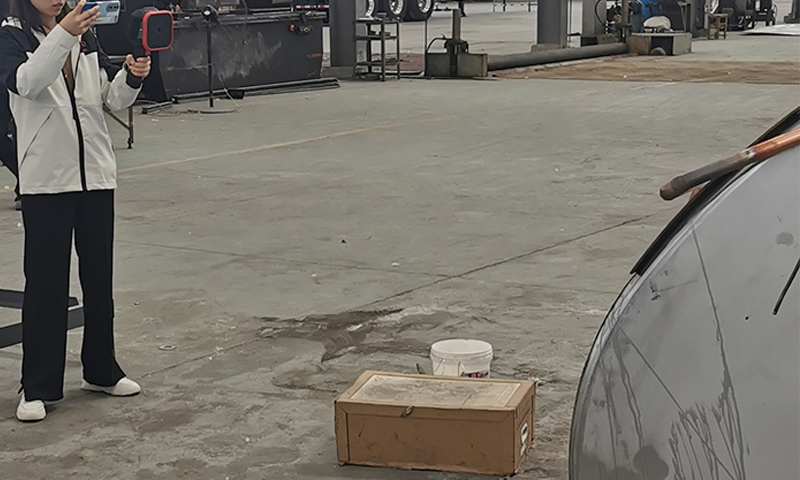

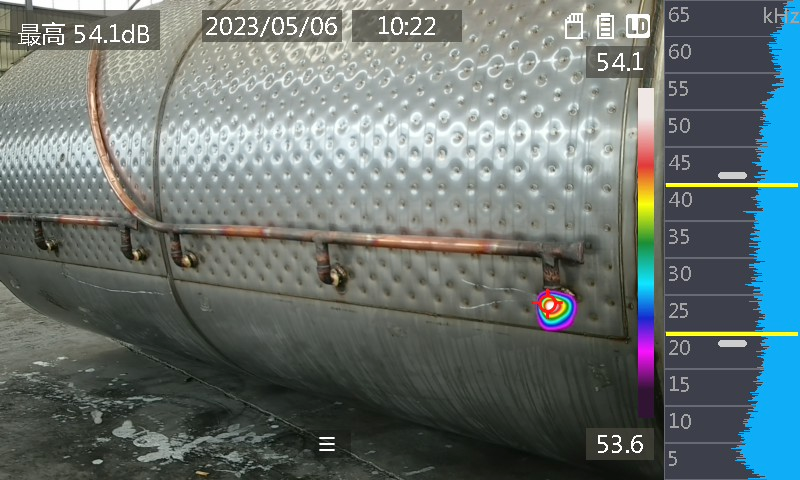

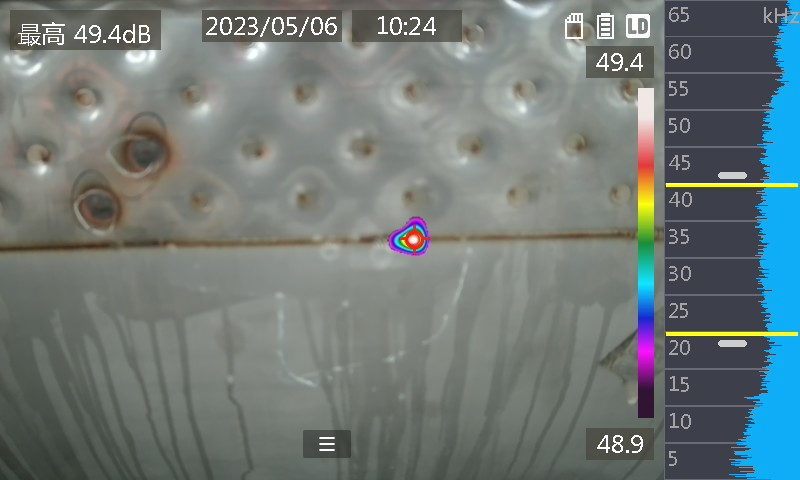

罐体气密性泄漏检测

产品亮点

1.多气体泄漏检测

相较其他原理的检漏设备，声波成像仪适用于各类带压气体泄漏检测，不同生产区域均可使用；

2.150m远距离可视测量

新版本支持最远150米精确测量，远距离定位架空管道、罐体高点的泄漏隐患；

3.微小泄漏精准定位

0.5m，0.6MPa下最小可检测0.13ml/s的泄漏；

1m，0.5MPa下最小可检测0.21ml/s的泄漏；

可自动计算泄漏量、泄漏经济损失，判断泄漏严重等级；

防爆更安全

用于化工厂区内大多数巡检场景，专业又安全；

声波成像仪目前已在多个省市头部化工厂成功落地，现面向企业用户提供免费试用活动，专业工程师免费上门演示。
