胜利VICTOR 320A测温仪技术参数

安全须知

在使用本产品之前，请确保您已经阅读并了解下文所述的安全注意事项，以便能够正确的使用本产品。

下文所列明的安全注意事项，指导用户安全地、正确地操作产品及其附件，避免造成自己、他人和设备的损失。

注意事项

警告:请勿把激光指示器对准人或者动物的眼睛。激光指示器发出的激光可能对视力造成损伤

为保证产品不被损坏，请遵循以下指南:

请勿私自改装或拆卸本产品

本产品是一台非常精密的设备，请勿尝试拆装或改装产品的任何部分。本产品的维修应由指定的技术人员进行。

避免损坏产品的探测器

注意:请勿直接正对着太阳或其它强光源，否则，将可能损坏产品的探测器。

产品发出咔咔声

本产品工作时每隔几秒会有发出轻微的咔咔声，这是镜头捕捉图像的正常现象。

如果产品外壳已经损坏，请勿继续使用。

遇到这种情况，请联系当地的经销商或者代理商。

如果使用中发现产品有冒烟、冒火花、发出焦糊的异味， 请立即停止使用。

遇到这种情况，请关闭产品的电源。等冒烟或者发出异味的现象完全停止后，请联系当地的经销商或者代理商。

请勿对适配器和数据线进行改装。

否则，此类改装有可能会引起短路或者火灾。

请勿私自焊接电池。

此类操作可能会损坏电池，导致电池发生泄漏和爆炸。

请勿让电池受到冲击(如撞、摔等)

此类操作可能会损坏电池外壳，导致电池发生泄漏和爆炸。

在不充电的时候请拔掉电源播座上的适配器。

适配器在长时间通电后，将有可能过热、变形至火灾。

请确保适配器的插头插入指定的电源插座。

适配器的插头因地区而有所不同，使用前，请确认适配器的规格和您所在地区的电器规格保持一致，否则，有可能会导致设备过热、触电、火灾、电池内部的化学物质泄漏、爆炸以及其他严重的后果。

适配器的插头或电线损坏时，请立即停止使用。

在确保适配器的插头已完全插入插座后再对仪器进行充电。

湿手时请勿触碰电线。

用湿手触碰电线有可能引起触电。当拔出电线的时候，应握紧电线头再拔出电线。切勿直接拉扯电线，否则将可能引起电线断线、触电和火灾。

禁止将本产品浸入水中试水或淋水

若外壳沾到水或其他液体，请立即把它擦干。若发生水或其他液体流入仪器内部，请立即关闭电源，继续使用将可能导致产品损坏。

定期清除适配器插头和数据线的灰尘。

长时间暴露在多尘潮湿的环境中，电器设备周围的灰尘将会积聚湿气，可能会引起短路和火灾。

请使用本公司原配适配器给本产品充电。

使用并非产品原装的电源配件，可能会引起设备过热、触电、火灾、电池内部的化学物质泄漏、爆炸等严重后果。

请勿使用研磨剂、异丙醇或者气态有机溶剂清洁产品外壳。

此类操作有可能损坏产品的外壳。

产品清洁

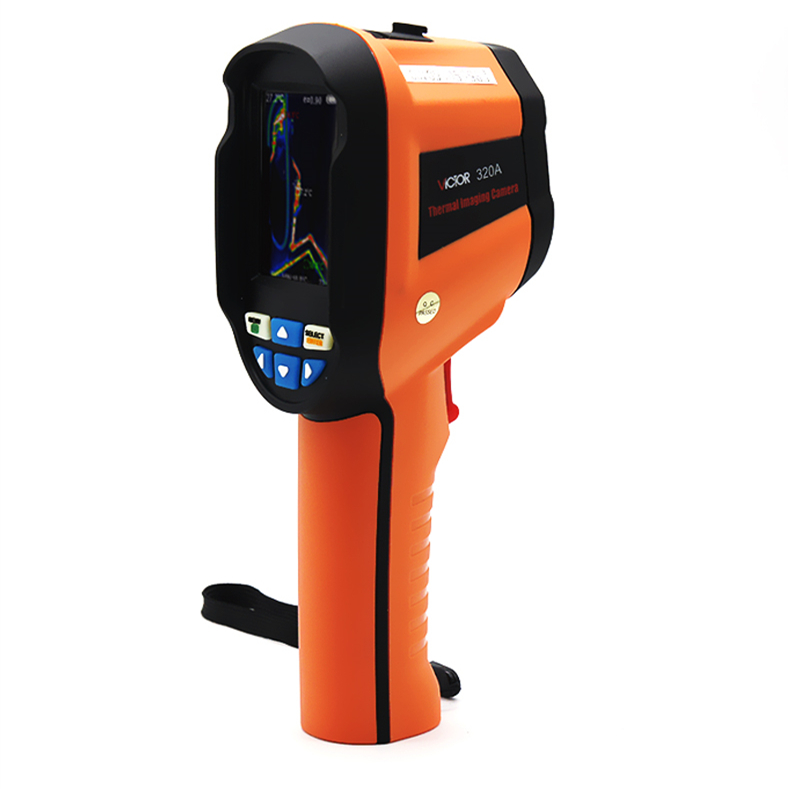

本产品是表面温度测量和实时热图像相结合的红外热成像仪。传统的红外测温仪需要逐一测量每个部件，而红外热成像仪则无需如此，从而节省了时间。潜在问题可清晰地显示在彩色显示屏上，而且通过中心点测量光标能快速准确地定位并测量目标物体的温度。

为了增加辨识度，该产品还配有一个可见光摄像机。热图像和可见光图像都可以保存到本设备中，通过USB读取图像或将其保存至电脑用于生成报告和打印。

该产品体积小，易操作，功能强，是电力，电子制造，工业检测等领域的理想之选。

以下几大功能增加了产品的测量准确性和可用性：

 可以调节辐射系数来提高半反射表面物体测量的准确性。

 最高温度和最低温度光标可将用户引导至热图像温度最高和最低的区域。

 具有可选调色板。

本产品的外壳用湿布或弱肥皂清洁，不要使用研磨剂、异丙醇或溶剂清洁，镜头和屏幕使用专业的光学镜片清洗剂。

镜头保养

防止损坏红外镜头:

小心地清洁红外镜头。镜头有精细的防反射涂层。请勿用力清洁，以免损坏防反射涂层。

使用清洁液以进行镜头保养，如含酒精的商业镜头清洗液、酒 精，以及一块无绒布或纸巾。可使用压缩空气罐清除松散颗粒。

清洁镜头：

可使用压缩空气罐或干燥氮离子枪（如果适用）吹扫镜头表面的颗粒。

将无绒布浸泡在酒精里。

拧去布中多余液体或将无绒布轻轻敷在干布上。

在镜头表面做圆周运动进行擦拭，之后丢弃该布条。如需重复上述步骤，请使用新布条沾上液体擦拭。

性能指标

型号 VICTOR 320A

显示屏 2.8英寸全视角TFT显示屏

温度测量范围 -20℃至550℃

                               （-4°F至1022°F）

测量精度 ±2℃/±2

               （大于300℃精度为±5）

红外热图像分辨率 160×120

可见光图像分辨率 30万像素

LCD分辨率 320×240

视场角 35°×26°

最短焦距 0.15米

热灵敏度 0.07℃

热图像帧率 9Hz

调焦方式 固定

波长范围 8μm至14μm

发射率 0.01至1.00可调

调色板 彩虹/铁红/冷色/白热/黑热

存储介质 内置存储（3G,可存储图像2万张以上)

图像格式 JPG

工作时间 2至3小时

设置命令 单位、语言、日期、时间、信息

语言 中文、英文、德语、意大利语

自动关机时间 可选择：5分钟/20分钟/不自动关机

重量 389g

尺寸 96mm×72mm×226mm

工作温度 0℃至45℃

储存温度 -20℃至60℃

相对湿度 ＜85 RH

电池充电及说明

使用USB数据线充电：

本产品内置可充电18650锂电池。

电量不足时，请通过Micro USB 接口及时充电(产品处于关机状态时，即可充电)。

充满电后，拔掉USB线。

为了使锂离子电池发挥最佳性能：

不要将电池在充电器上放置超过 24 小时。

每三个月至少给热像仪充电两小时，以便最大限度地延长电池寿命。

请勿试图在极寒环境中为电池充电。
